Enerji altyapılarında en sık yapılan yanılgılardan biri, sistemi yalnızca normal çalışma koşullarına göre tasarlamaktır. Oysa sahada gerçek sınav; bir besleme hattı koptuğunda, bir ekipman arızalandığında veya şebeke tamamen devre dışı kaldığında başlar. Yedeklilik, yüksek erişilebilirlik ve dayanıklılık, tam da bu anlar için kurgulanan, kritik yüklerin kesintisiz çalışmasını hedefleyen mühendislik yaklaşımını ifade eder.

Defans Teknoloji olarak sahada edindiğimiz deneyim şunu net biçimde gösteriyor: UPS’i olan, jeneratörü kurulu ve panoları düzgün görünen birçok tesis, ilk ciddi kesintide beklenen sürekliliği sağlayamıyor. Sorun ekipman eksikliğinden değil; yedeklilik mantığının yanlış, topolojinin eksik ve izleme altyapısının yetersiz olmasından kaynaklanıyor. İstanbul’daki veri altyapılarında da, Ankara’daki kamu ve sanayi tesislerinde de tablo benzer. Bu yazıda yedeklilik, yüksek erişilebilirlik ve dayanıklılığı; satış dili kullanmadan, tamamen saha gerçekleri ve elektrik taahhüt perspektifiyle ele alıyoruz.

Yedeklilik, Yüksek Erişilebilirlik ve Dayanıklılık Nedir?

Yedeklilik; bir bileşenin arızalanması durumunda, sistemin görevini başka bir bileşenin kesintisiz şekilde devralabilmesini sağlayan tasarım yaklaşımıdır. Yüksek erişilebilirlik, sistemin mümkün olan en yüksek oranda çalışır durumda kalmasını hedefler. Dayanıklılık ise sistemin arıza, kesinti ve dış etkilere karşı toparlanma ve ayakta kalma kabiliyetini ifade eder.

Elektrik taahhüt açısından bu kavramlar;

• Kritik yüklerin tanımlanması,
• Bu yüklerin birden fazla kaynaktan beslenmesi,
• Arıza anında otomatik ve kontrollü geçişler

üzerine kurulur. Burada asıl hedef, kesintiyi tamamen yok etmek değil; etkisini kontrol altına almaktır.

Neden Yedeklilik ve Yüksek Erişilebilirlik Gereklidir?

Gerçek Saha Senaryosu

Defans Teknoloji olarak sahada sıkça karşılaştığımız bir durum: İstanbul’da bir ofis ve veri altyapı tesisinde UPS mevcut, jeneratör de kurulu. Ancak UPS tek besleme hattına bağlı ve jeneratör yalnızca ana panoyu yedekliyor. Bir tali pano arızasında, kritik IT yükleri enerjisiz kalıyor. Sorun UPS veya jeneratörde değil; yedekliliğin uçtan uca kurgulanmamış olmasında.

Sahada Karşılaşılan Sorunlar

• UPS var ama tek hat üzerinden besleme
• Jeneratör var ama tüm kritik yükleri kapsamıyor
• Redundant gibi görünen ama ortak zafiyeti olan topolojiler
• İzleme olmadığı için arızanın geç fark edilmesi

Mevcut Durumun Riskleri

Bu eksiklikler; hizmet kesintisi, veri kaybı, üretim durması ve ciddi işletme maliyetleri doğurur. Yedeklilik, bu riskleri minimize etmek için vardır.

Süreklilik Odaklı Sistem Mimarisi

Yedeklilik ve yüksek erişilebilirlik, cihaz ekleyerek değil; doğru mimari kurarak sağlanır. Bu mimari, normal çalışma kadar arıza senaryolarını da dikkate alır.

Temel prensipler şunlardır:

• Tek hata noktası (Single Point of Failure) bırakmamak
• Kritik yükleri net biçimde ayırmak
• Enerji yollarını mümkün olduğunca bağımsız tasarlamak

Defans Teknoloji olarak sahada, kağıt üzerinde redundant görünen ancak tek bir noktada çöken birçok altyapı ile karşılaştık.

UPS Sistemleri ve Yedeklilik Yaklaşımı

UPS sistemleri, kritik yük sürekliliğinin ilk savunma hattıdır. Ancak tek başına UPS varlığı, yüksek erişilebilirlik anlamına gelmez.

UPS tarafında yedeklilik şu başlıkları kapsar:

• N+1 veya 2N UPS konfigürasyonları
• Paralel UPS çalışma yapıları
• Bağımsız besleme hatları

UPS’in bağlı olduğu pano, kablo ve dağıtım yapısı yedekli değilse, sistem bütün olarak yedekli sayılmaz.

Jeneratör Sistemleri ve Uzun Süreli Dayanıklılık

Jeneratörler, UPS’in sınırlı süresini aşan kesintiler için devreye girer. Burada kritik olan, jeneratörün varlığı değil; doğru entegrasyonu ve kapsama alanıdır.

• Kritik yükleri gerçekten besliyor mu?
• Otomatik devreye alma süreleri uygun mu?
• Yakıt sürekliliği ve izleme var mı?

Defans Teknoloji olarak sahada, jeneratörü çalıştığı halde yükü alamayan sistemlerle sıkça karşılaştık. Bu durum genellikle yanlış topoloji ve eksik senaryo kurgusundan kaynaklanır.

Redundant Topoloji ve Besleme Yapıları

Yüksek erişilebilirlik, çoğu zaman topoloji meselesidir. Redundant topoloji; enerji yollarının, ekipmanların ve bağlantıların birbirinden bağımsız çalışacak şekilde tasarlanmasıdır.

Bu kapsamda:

• Çift beslemeli panolar

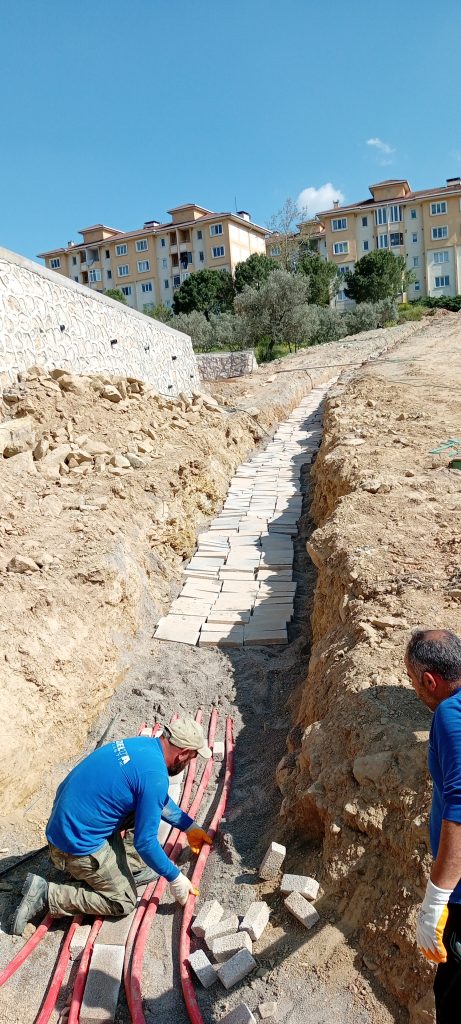

• Ayrı güzergâhlardan gelen kablo hatları

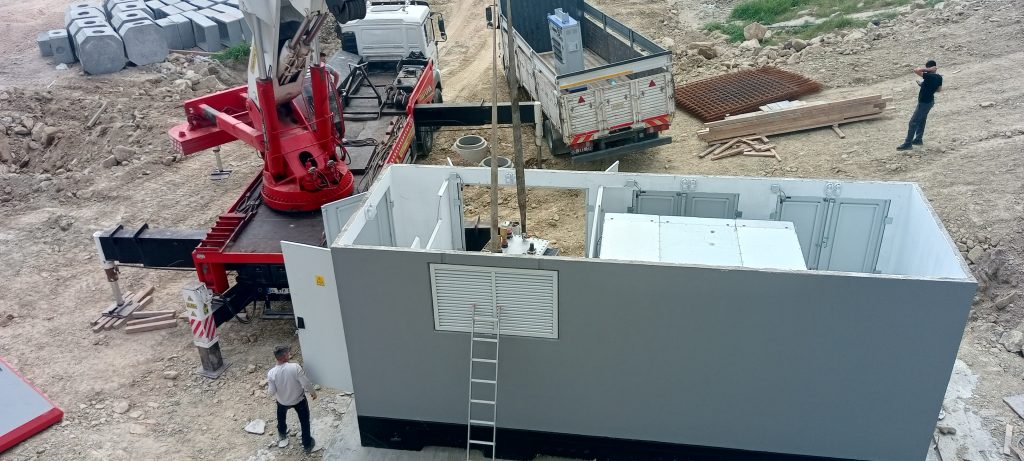

• Yedekli trafo ve dağıtım yapıları

kullanılır. Ancak bu yapıların ortak bir noktada birleşmesi, tüm yedekliliği anlamsız hale getirebilir.

İzleme ve Erken Uyarı Sistemleri

İzlenmeyen bir sistem, aslında kontrol edilmeyen bir risktir. Yüksek erişilebilirlik hedefleyen altyapılarda izleme, lüks değil zorunluluktur.

Etkili bir izleme altyapısı:

• UPS ve jeneratör durumlarını anlık gösterir
• Yük dengesizliklerini erken fark ettirir
• Arızaya dönüşmeden önce uyarı üretir

Defans Teknoloji olarak sahada, izleme sayesinde önlenen birçok kesinti senaryosuna birebir tanıklık ettik.

Avantajlar ve Dezavantajlar

Avantajlar

• Kritik yüklerde kesinti riskinin azalması
• İşletme sürekliliğinin artması
• Arızalara hızlı ve kontrollü müdahale
• Kurumsal risklerin minimize edilmesi

Dezavantajlar

• İlk yatırım maliyeti yüksektir
• Doğru mühendislik gerektirir
• Yanlış kurgulanırsa karmaşıklık yaratır

Burada önemli olan, yedekliliği gereksiz yere büyütmeden doğru yerde uygulamaktır.

Yanlış Uygulamalar ve Sık Yapılan Hatalar

• UPS’i yedekli kurup dağıtımı tek hat yapmak
• Jeneratörü yalnızca “genel yedek” olarak görmek
• Redundant topolojide ortak zafiyet bırakmak
• İzleme ve alarm sistemlerini ihmal etmek

Bu hatalar, sistemin en kritik anda devre dışı kalmasına neden olur.

Maliyet, Süreklilik ve Geri Dönüş

Yedeklilik ve yüksek erişilebilirlik yatırımları ilk bakışta maliyetli görünür. Ancak Defans Teknoloji olarak sahada gördüğümüz projelerde; tek bir uzun kesintinin maliyetinin, bu yatırımların çok üzerinde olduğunu net biçimde söyleyebiliriz. Burada asıl kazanç, kesinti yaşanmamasıdır.

Defans Teknoloji Mühendislik Yaklaşımı

Defans Teknoloji olarak yedeklilik ve dayanıklılığı; katalog çözümleriyle değil, tesis özelinde analizle ele alırız.

• Kritik yükleri net biçimde tanımlarız
• Yedekliliği uçtan uca kurgularız
• UPS, jeneratör ve dağıtım topolojisini birlikte tasarlarız
• İzleme ve test süreçlerini devreye almadan önce tamamlarız

Amacımız, sistemin sadece çalışması değil; en kötü senaryoda bile ayakta kalmasıdır.

Kimler İçin Uygundur?

• Veri merkezleri ve IT altyapıları
• Hastaneler ve sağlık tesisleri
• Sanayi ve üretim tesisleri
• Kamu ve güvenlik yapıları
• Kesintiye toleransı olmayan tüm kritik işletmeler

Sık Sorulan Sorular

UPS varken jeneratöre ihtiyaç var mı?
UPS kısa süreli, jeneratör uzun süreli süreklilik sağlar. Birlikte düşünülmelidir.

Redundant sistem her zaman gerekli midir?
Kritik yükler için evet, tüm yükler için hayır.

İzleme olmadan yüksek erişilebilirlik sağlanır mı?
Sağlanabilir gibi görünür, ancak riskler görünmez kalır.

Mevcut sistemler yedekli hale getirilebilir mi?
Evet, doğru analiz ve etaplama ile mümkündür.

Sonuç ve Kazanımlar

Yedeklilik, yüksek erişilebilirlik ve dayanıklılık; kritik yüklerin kesintisiz çalışmasını hedefleyen bütüncül bir mühendislik yaklaşımıdır. UPS, jeneratör, redundant topoloji ve izleme sistemleri birlikte ele alındığında gerçek süreklilik sağlanır. Elektrik taahhüt projelerinde başarının ölçüsü, sistemin çalışması değil; en kötü senaryoda bile çalışmaya devam etmesidir.

Enerji altyapılarında asıl sınav, sistemin kesinti anında nasıl davrandığıdır. Şebeke varken çalışan bir tesis, mühendislik başarısı değildir; önemli olan, enerji kaybı yaşandığında kritik yüklerin ne kadar sürede, hangi kaliteyle ve ne kadar güvenli şekilde beslendiğidir. Bu noktada jeneratör, yakıt ve yardımcı güç sistemleri, elektrik taahhüt projelerinin en kritik bileşenlerinden biri haline gelir.

Defans Teknoloji olarak sahada edindiğimiz tecrübe şunu açıkça gösteriyor: Jeneratör sistemi kurulu olan birçok tesis, ilk gerçek kesintide beklenen performansı gösteremiyor. Bunun nedeni çoğu zaman jeneratörün kendisi değil; entegrasyonun eksik, yakıt yönetiminin kontrolsüz ve otomatik devreye alma senaryolarının yetersiz olmasıdır. İstanbul’daki yoğun işletmelerde de, Ankara’daki kamu ve kritik altyapılarda da sonuç değişmez. Bu yazıda jeneratör, yakıt ve yardımcı güç sistemlerini; satış dili kullanmadan, tamamen saha gerçekleri ve mühendislik bakış açısıyla ele alıyoruz.

Jeneratör, Yakıt ve Yardımcı Güç Sistemleri Nedir?

Jeneratör ve yardımcı güç sistemleri; ana enerji kaynağının devre dışı kaldığı durumlarda, tesisin kritik yüklerini beslemek üzere tasarlanan yedek ve destekleyici enerji altyapılarıdır. Bu sistemler yalnızca jeneratör grubundan ibaret değildir; yakıt beslemesi, otomatik devreye alma, izleme ve koruma yapılarıyla birlikte bir bütün olarak çalışır.

Elektrik taahhüt açısından bu sistemler;

• Şebeke kesintilerine karşı süreklilik,
• Operatör müdahalesine ihtiyaç duymadan otomatik çalışma,
• Uzun süreli kesintilerde güvenli işletim

hedefiyle projelendirilir. Buradaki temel mesele, enerjinin ne kadar hızlı ve ne kadar kararlı şekilde devreye alındığıdır.

Jeneratör ve Yardımcı Güç Sistemlerine Neden İhtiyaç Duyulur?

Gerçek Saha Senaryosu

Defans Teknoloji olarak sahada sıkça karşılaştığımız bir durum: İstanbul’da bir veri altyapı tesisinde jeneratör mevcut, ancak yakıt seviyesi izlenmiyor ve otomatik devreye alma testi uzun süredir yapılmamış. Şebeke kesildiğinde jeneratör geç devreye giriyor, yükler kısa süreli enerjisiz kalıyor ve sistemler yeniden başlatılmak zorunda kalıyor. Sorun jeneratör kapasitesinde değil; yardımcı sistemlerin bütüncül düşünülmemesinde.

Karşılaşılan Temel Sorunlar

• Jeneratörün geç veya kararsız devreye girmesi
• Yakıt seviyesinin anlık izlenmemesi
• Uzun süreli kesintilerde yakıt planlamasının yapılamaması
• Otomatik transfer senaryolarının eksikliği

Mevcut Durumun Riskleri

Bu sorunlar; üretim kaybı, veri kaybı, ekipman hasarı ve işletme güvenliği riski yaratır. Jeneratör sistemleri, bu nedenle “varsa yeter” değil, doğru çalışıyorsa değerlidir.

Jeneratör Entegrasyonu ve Otomatik Devreye Alma Yaklaşımı

Jeneratör entegrasyonu, yalnızca bir güç kaynağının sisteme bağlanması değildir. Kritik olan, şebeke – jeneratör geçişinin senaryolu ve güvenli biçimde yapılmasıdır.

Bu süreçte:

• Şebeke kesintisi algılanır
• Jeneratör otomatik olarak çalıştırılır
• Yük, belirlenen süre ve koşullarda jeneratöre aktarılır

Defans Teknoloji olarak sahada, manuel müdahaleye dayalı sistemlerin en kritik anlarda başarısız olduğunu defalarca gözlemledik. Otomatik devreye alma, bu nedenle yardımcı güç sistemlerinin vazgeçilmez unsurudur.

Yakıt Sistemleri ve Yakıt İzleme Altyapısı

Jeneratör sistemlerinin sürdürülebilirliği, doğrudan yakıt yönetimi ile ilgilidir. Birçok projede jeneratör kapasitesi doğru seçilirken, yakıt sistemi ikinci planda kalır.

Yakıt Sistemlerinde Kritik Noktalar

• Ana ve günlük yakıt tankları
• Yakıt transfer pompaları
• Filtrasyon ve sızıntı önlemleri

Yakıt İzleme Neden Önemlidir?

Yakıt seviyesi izlenmeyen sistemlerde, uzun süreli kesintilerde jeneratörün ne kadar süre çalışabileceği bilinmez. Defans Teknoloji olarak sahada, yakıt seviyesi bilinmediği için plansız şekilde duran jeneratör sistemlerine sıkça rastladık. Anlık ve geçmişe dönük izleme, işletme güvenliği açısından kritik öneme sahiptir.

Yardımcı Güç Sistemlerinin Kapsamı

Jeneratör tek başına yeterli değildir. Yardımcı güç sistemleri, jeneratörün sağlıklı çalışmasını destekleyen altyapıları kapsar.

Bu sistemler arasında:

• Akü ve marş sistemleri
• Isıtıcılar ve soğutma destekleri
• Kontrol ve izleme panoları
• Alarm ve durum bildirim sistemleri

yer alır. Bu bileşenlerin herhangi birindeki arıza, jeneratörün devreye girmemesine neden olabilir.

Avantajlar ve Dezavantajlar

Avantajlar

• Kritik yüklerde enerji sürekliliği
• Şebeke kesintilerine karşı yüksek dayanıklılık
• Otomatik ve hızlı devreye alma
• Uzun süreli kesintilerde kontrollü işletim

Dezavantajlar

• İlk yatırım ve bakım maliyeti yüksektir
• Yakıt yönetimi disiplin gerektirir
• Yanlış entegrasyon performansı düşürür

Burada belirleyici olan, sistemin doğru senaryo ile işletilmesidir.

Yanlış Uygulamalar ve Sık Yapılan Hatalar

• Jeneratörü yalnızca “acil durumda çalışır” varsayımıyla kurmak
• Yakıt izleme ve alarm sistemlerini ihmal etmek
• Otomatik transfer testlerini düzenli yapmamak
• Yardımcı güç sistemlerini projede geri plana atmak

Bu hatalar, sistemin gerçek kesintide devre dışı kalmasına yol açar.

Maliyet – Performans ve Geri Dönüş Değerlendirmesi

Jeneratör ve yardımcı güç sistemleri, ilk etapta maliyetli görünür. Ancak Defans Teknoloji olarak sahada gözlemlediğimiz projelerde; kesinti kaynaklı üretim ve veri kayıplarının önlenmesi sayesinde bu yatırımın kısa sürede kendini amorti ettiğini net biçimde söyleyebiliriz. Burada önemli olan, kapasiteyi değil işletme senaryosunu doğru belirlemektir.

Defans Teknoloji Mühendislik Yaklaşımı

Defans Teknoloji olarak jeneratör ve yardımcı güç sistemlerini bir ekipman listesi olarak değil, kritik yük sürekliliği projesi olarak ele alırız.

• Kritik yükleri ve öncelikleri analiz ederiz
• Jeneratör entegrasyonunu senaryoya göre kurgularız
• Yakıt izleme ve alarm altyapısını projeye dahil ederiz
• Devreye alma öncesi testleri gerçek kesinti senaryolarıyla yaparız

Amacımız, sistemin kâğıt üzerinde değil, sahada çalışmasıdır.

Kimler İçin Uygundur?

• Veri merkezleri ve IT altyapıları
• Hastaneler ve sağlık tesisleri
• Sanayi tesisleri
• Kamu ve güvenlik yapıları
• Enerji kesintisine toleransı olmayan işletmeler

Sık Sorulan Sorular

Jeneratör sistemi her tesiste gerekli midir?
Kritik yükü olan tüm tesisler için gereklidir.

Yakıt izleme sistemi şart mıdır?
Uzun süreli ve güvenli işletim için büyük avantaj sağlar.

Otomatik devreye alma süresi ne kadar olmalıdır?
Tesisin kritik yük yapısına göre belirlenmelidir.

Mevcut jeneratör sistemleri iyileştirilebilir mi?
Evet, doğru analiz ve entegrasyonla mümkündür.

Sonuç ve Kazanımlar

Jeneratör, yakıt ve yardımcı güç sistemleri; enerji kesintilerinde tesisin ayakta kalmasını sağlayan kritik altyapılardır. Doğru entegre edilmiş, izlenebilir ve otomatik çalışan bir sistem; yalnızca enerji sürekliliği değil, işletme güvenliği de sağlar. Elektrik taahhüt projelerinde gerçek başarı, jeneratörü kurmak değil; doğru şekilde işletilebilir hale getirmektir.

Enerji altyapıları artık tek kaynaktan beslenen, statik sistemler olmaktan çıktı. Sanayi tesisleri, kampüsler, hastaneler ve kritik işletmeler; aynı anda birden fazla enerji kaynağını kullanan, yük profili sürekli değişen ve kesintiye toleransı düşük yapılar haline geldi. Bu dönüşümle birlikte mikro şebeke ve dağıtık enerji sistemleri, klasik elektrik dağıtım anlayışının ötesinde, işletmeye özel bir enerji yönetim yaklaşımı olarak öne çıktı.

Defans Teknoloji olarak sahada edindiğimiz deneyim şunu net biçimde gösteriyor: Mikro şebeke, “birkaç kaynağı bağlayalım” işi değildir. İstanbul’da sanayi tesislerinde de, Ankara’daki kampüs ve kamu projelerinde de mikro şebekenin başarısı; senaryonun baştan doğru kurgulanmasına ve koruma–kumanda altyapısının bu senaryoya göre tasarlanmasına bağlıdır. Bu yazıda mikro şebeke ve dağıtık enerji sistemlerini, satış dili kullanmadan; mühendislik, saha gerçekleri ve elektrik taahhüt bakış açısıyla ele alıyoruz.

Mikro Şebeke ve Dağıtık Enerji Sistemleri Nedir?

Mikro şebeke; birden fazla dağıtık enerji kaynağını, enerji depolama sistemlerini ve yükleri tek bir kontrol mantığı altında toplayan, gerektiğinde ana şebekeden ayrılarak ada modunda çalışabilen enerji altyapısıdır. Dağıtık enerji sistemleri ise enerjinin tek bir merkezi noktadan değil; üretimin tüketime daha yakın, birden fazla noktadan yapıldığı yapıyı ifade eder.

Elektrik taahhüt perspektifinden bakıldığında mikro şebeke;

• Şebekeye bağlı çalışma,
• Ada modu çalışma,
• Hibrit ve geçiş senaryoları

için baştan tasarlanmış bir sistem bütünüdür. Buradaki ana fark, sistemin pasif değil aktif olmasıdır.

Mikro Şebekeye Neden İhtiyaç Duyulur?

Gerçek Saha Senaryosu

Defans Teknoloji olarak sahada karşılaştığımız tipik bir örnek: İstanbul’da bir üretim tesisinde çatı GES, jeneratör ve şebeke beslemesi aynı anda mevcuttu. Ancak hangi yükün hangi durumda hangi kaynaktan besleneceği net tanımlanmadığı için, şebeke kesintisinde kritik hatlar enerjisiz kaldı. Sorun ekipman eksikliği değil, mikro şebeke senaryosunun hiç tanımlanmamış olmasıydı.

Sahada Karşılaşılan Sorunlar

• Dağıtık kaynakların birbirinden bağımsız çalışması
• Yük önceliklerinin belirlenmemesi
• Kontrolsüz ada moduna geçiş
• Senkronizasyon ve geri dönüş problemleri

Mevcut Durumun Riskleri

Bu sorunlar; üretim kaybı, ekipman hasarı, koruma problemleri ve işletme belirsizliği yaratır. Mikro şebeke yaklaşımı, bu riskleri kontrollü ve öngörülebilir hale getirir.

Mikro Şebeke İşletme Modları

Şebekeye Bağlı Çalışma (Grid-Connected)

Normal işletme koşullarında mikro şebeke ana şebekeye bağlıdır. Dağıtık kaynaklar yükleri destekler, enerji akışı senaryoya göre yönlendirilir.

Ada Modu (Island Mode)

Şebeke kesildiğinde mikro şebeke, önceden tanımlı senaryoya göre ana şebekeden ayrılır ve kendi kaynaklarıyla çalışır. Bu modda yük önceliklendirme hayati önemdedir.

Hibrit İşletme Senaryoları

Geçici yük artışları, bakım durumları veya enerji kalitesi problemlerinde sistem otomatik olarak mod değiştirir. Mikro şebekenin gerçek değeri bu geçişlerde ortaya çıkar.

Mikro Şebeke Sistem Mimarisi

Mikro şebeke mimarisi, yazılımdan önce işletme mantığı ile başlar. Sahada doğru çalışan sistemler genellikle şu katmanlardan oluşur:

• Ana şebeke bağlantı noktası
• Dağıtık üretim kaynakları
• Enerji depolama sistemleri
• Yük grupları ve önceliklendirme yapısı

Defans Teknoloji olarak sahada gördüğümüz en büyük hata, bu mimari kurulmadan doğrudan ekipman entegrasyonuna geçilmesidir.

Dağıtık Enerji Kaynakları

Güneş Enerjisi Sistemleri

Çatı veya arazi tipi GES, mikro şebekede ana veya destekleyici kaynak olarak görev alabilir. Ancak ada modunda çalışma sınırları doğru tanımlanmalıdır.

Jeneratör Sistemleri

Dizel veya doğalgazlı jeneratörler, mikro şebekenin en güvenilir yedek kaynaklarıdır. Otomatik devreye girme ve yük paylaşımı senaryoları kritik öneme sahiptir.

Kojenerasyon ve Trijenerasyon

Özellikle sanayi tesislerinde sabit ve öngörülebilir enerji sağlayarak mikro şebekenin omurgasını oluşturur.

Enerji Depolama Sistemlerinin Rolü

Enerji depolama, mikro şebekenin stabilitesini belirleyen en önemli unsurlardan biridir. Batarya sistemleri;

• Ani yük değişimlerini dengeler,
• Geçiş anlarında enerji sürekliliği sağlar,
• Frekans ve gerilim stabilitesine katkı verir.

Depolama olmadan kurulan mikro şebekeler, sahada genellikle sınırlı performans gösterir.

Koruma, Kumanda ve Senaryo Yönetimi

Mikro şebeke, koruma ve kumanda altyapısından bağımsız düşünülemez.

• Ada modu algılama
• Senkronizasyon ve ayrılma mantıkları
• Yük atma ve geri alma senaryoları

Bu noktada yapılan hatalar, mikro şebekenin en kritik anlarda devre dışı kalmasına neden olur.

Avantajlar ve Dezavantajlar

Avantajlar

• Enerji sürekliliğinin artması
• Şebeke kesintilerine karşı dayanıklılık
• Dağıtık kaynakların verimli kullanımı
• İşletmeye özel senaryo esnekliği

Dezavantajlar

• İlk yatırım maliyeti yüksektir
• Karmaşık mühendislik gerektirir
• Yanlış senaryo kurgusu ciddi risk yaratır

Mikro şebeke, doğru tasarlanmadığında avantaj yerine yük haline gelebilir.

Yanlış Uygulamalar ve Sık Yapılan Hatalar

• Senaryosuz mikro şebeke kurulumu
• Yük önceliklerinin tanımlanmaması
• Koruma sistemlerinin mikro şebekeden bağımsız tasarlanması
• Geçiş senaryolarının test edilmemesi

Bu hatalar, sistem devreye alındıktan sonra ciddi işletme problemleri doğurur.

Maliyet, Ölçeklenebilirlik ve Geri Dönüş

Mikro şebeke yatırımları ilk etapta yüksek maliyetli görünür. Ancak Defans Teknoloji olarak sahada gördüğümüz projelerde; kesinti sürelerinin azalması, üretim kayıplarının önlenmesi ve kaynakların verimli kullanılması sayesinde bu yatırımın orta vadede geri döndüğünü net şekilde söyleyebiliriz. Ölçeklenebilir tasarım, bu geri dönüşü hızlandırır.

Defans Teknoloji Mühendislik Yaklaşımı

Defans Teknoloji olarak mikro şebekeyi bir ürün değil, işletmeye özel mühendislik çözümü olarak ele alırız.

• Mevcut enerji altyapısını analiz ederiz
• Kaynak ve yük senaryolarını baştan tanımlarız
• Koruma, kumanda ve kontrol altyapısını birlikte kurgularız
• Devreye alma öncesi saha testlerini gerçek senaryolarla yaparız

Amacımız, karmaşık görünen bir sistemi sahada yönetilebilir ve güvenli hale getirmektir.

Kimler İçin Uygundur?

• Sanayi tesisleri
• Kampüs ve büyük yerleşkeler
• Hastaneler ve kritik altyapılar
• Veri merkezleri
• Enerji sürekliliğinin kritik olduğu işletmeler

Sık Sorulan Sorular

Mikro şebeke ile klasik dağıtım arasındaki fark nedir?
Mikro şebeke, birden fazla kaynağı senaryolu şekilde yöneten aktif bir sistemdir.

Mevcut tesislere mikro şebeke kurulabilir mi?
Evet, ancak mevcut altyapının detaylı analizi gerekir.

Enerji depolama şart mı?
Teknik olarak zorunlu olmasa da performans için kritik önemdedir.

Mikro şebeke karmaşık bir yapı mıdır?
Doğru tasarlanırsa işletme için karmaşık değil, daha kontrollüdür.

Sonuç ve Kazanımlar

Mikro şebeke ve dağıtık enerji sistemleri; farklı enerji kaynaklarını ve yükleri tek bir çatı altında toplayan, senaryolu ve ölçeklenebilir bir enerji altyapısıdır. Doğru kurgulanmış bir mikro şebeke; enerji sürekliliği, esneklik ve işletme güvenliği sağlar. Elektrik taahhüt projelerinde başarının anahtarı, mikro şebekeyi teknoloji değil işletme mantığı olarak tasarlamaktır.

Elektrik taahhüt projelerinde trafo merkezi ve şalt sahası otomasyonu, çoğu zaman yanlış bir bakış açısıyla ele alınır. Konu; birkaç rölenin bağlanması, bir SCADA ekranının açılması ya da uzaktan aç-kapa yapılabilmesi olarak görülür. Oysa sahada gerçek durum çok daha nettir: Trafo merkezi ve şalt sahası otomasyonu, arıza anında sistemin nasıl davrandığını belirleyen hayati bir mühendislik disiplinidir.

Defans Teknoloji olarak sahada edindiğimiz 15 yılı aşkın elektrik-elektronik mühendisliği ve teknik ofis tecrübesinde şunu açıkça gördük: Koruma-kumanda ve kontrol altyapısı doğru kurgulanmamış bir trafo merkezi, normal şartlarda çalışıyor gibi görünse bile ilk ciddi arızada ya gereksiz açar ya da açması gereken yerde açmaz. İstanbul’daki yüksek tüketimli tesislerde de, Ankara’daki kamu ve sanayi projelerinde de sonuç değişmez. Bu yüzden bu yazıda Trafo Merkezi ve Şalt Sahası Otomasyonu konusunu; yazılım, raporlama veya enerji yönetimi değil, tamamen koruma, kumanda, izleme ve kontrol entegrasyonu odağında ele alıyoruz.

Trafo Merkezi ve Şalt Sahası Otomasyonu Nedir?

Trafo merkezi ve şalt sahası otomasyonu; OG ve YG seviyelerinde enerjinin güvenli, kontrollü ve kesintisiz şekilde işletilmesi için koruma röleleri, kesici-ayırıcı kumandaları, kilitleme mantıkları ve izleme altyapılarının birlikte çalışmasını sağlayan sistemdir. Elektrik taahhüt açısından bu otomasyon, bir yazılım kurulumu değil; sahada fiziksel ekipman, mantık kurgusu ve işletme senaryolarının entegre edilmesi anlamına gelir.

Bu sistemin temel amacı şudur:
Bir arıza olduğunda, doğru ekipman doğru zamanda ve doğru şekilde devre dışı kalsın. Ne fazla, ne eksik.

Neden Trafo Merkezi ve Şalt Sahası Otomasyonuna İhtiyaç Duyulur?

Gerçek Saha Senaryosu

Defans Teknoloji olarak sahada karşılaştığımız net bir örnek: Ankara’da bir sanayi tesisinde OG hücreleri yenilenmişti ancak koruma röleleri arasında selektivite doğru kurulmamıştı. Küçük bir kablo arızasında yalnızca ilgili fiderin açması gerekirken, ana kesici de açtı ve tüm tesis enerjisiz kaldı. Üretim saatlerce durdu. Sorun ekipmanda değil, koruma-kumanda otomasyonunun yanlış kurgulanmasındaydı.

Sahada Karşılaşılan Temel Sorunlar

• Koruma rölelerinin koordinasyonsuz ayarlanması
• Kesici ve ayırıcı kumandalarının senaryoya bağlanmaması
• Kilitleme (interlock) mantıklarının eksik kurulması
• Arıza ve açma bilgilerinin net izlenememesi

Mevcut Durumun Riskleri

Bu eksiklikler; gereksiz enerji kesintileri, ekipman hasarı, operatör hataları ve can güvenliği riski doğurur. Trafo merkezi ve şalt sahası otomasyonu, bu nedenle opsiyonel değil zorunlu bir altyapıdır.

Sistem Mimarisi ve Kontrol Yaklaşımı

Trafo merkezi ve şalt sahası otomasyonu, yazılımdan önce mantık ile başlar. Buradaki mimari; hangi ekipmanın, hangi durumda, nasıl davranacağını belirleyen kontrol yapısıdır.

• Arıza algılama → karar → açma/kapatma
• Yerel kumanda → uzaktan kumanda
• Manuel müdahale → otomatik senaryo

Sahada gördüğümüz en büyük hata, bu mantık kurulmadan sadece ekipman bağlanmasıdır.

Teknik Bileşenler

Koruma ve Kumanda Röleleri

• Aşırı akım, toprak kaçağı, diferansiyel koruma
• Fider, trafo ve bara koruma senaryoları
• Selektivite ve zaman koordinasyonu

Koruma rölesi ayarları, trafo merkezi otomasyonunun bel kemiğidir.

Kesici ve Ayırıcı Kumandaları

• Yerel ve uzaktan açma-kapama
• Güvenli konum bilgisi (açık-kapalı)
• Operatör hatasını önleyen mantıklar

Yanlış kumanda, en pahalı ekipmandan daha tehlikelidir.

Kilitleme (Interlock) ve Emniyet Mantıkları

• Yanlış sırada açma-kapama engellemeleri
• Toprak ayırıcısı kilitlemeleri
• Mekanik ve elektriksel kilitlemeler

Defans Teknoloji olarak sahada, eksik interlock nedeniyle yaşanan ciddi risklere birebir şahit olduk.

İzleme ve Olay Kayıt Altyapısı

• Açma-kapama kayıtları
• Arıza anı bilgileri
• Zaman damgalı olay kayıtları

Bu kayıtlar, arızadan sonra “ne oldu?” sorusunun tek doğru cevabıdır.

Avantajlar ve Dezavantajlar

Avantajlar

• Arızalara doğru ve hızlı müdahale
• Gereksiz enerji kesintilerinin önlenmesi
• Ekipman ömrünün uzaması
• İşletme ve personel güvenliği

Dezavantajlar

• İlk kurulum maliyeti yüksektir
• Yanlış kurgulanırsa sistem karmaşıklaşır
• Nitelikli mühendislik ve saha deneyimi gerektirir

Burada kritik nokta, otomasyonu doğru yerde ve doğru kapsamda kullanmaktır.

Yanlış Uygulama Örnekleri ve Sık Yapılan Hatalar

• Koruma rölelerini katalog değerleriyle bırakmak
• Selektivite çalışması yapmadan devreye almak
• Kilitleme mantıklarını “sonra bakarız” diye ertelemek
• Operatörün tüm sistemi tek tuşla kontrol etmesine izin vermek

Bu hatalar, sistem çalışıyor gibi görünse bile ciddi riskler barındırır.

Maliyet – Performans ve Geri Dönüş Değerlendirmesi

Trafo merkezi ve şalt sahası otomasyonu ilk etapta maliyetli görünür. Ancak sahada gördüğümüz gerçek şudur: Doğru kurgulanmış bir otomasyon sistemi, tek bir büyük arızada kendini fazlasıyla amorti eder. Gereksiz açmaların ve ekipman hasarlarının önüne geçilmesi, işletme için doğrudan kazançtır.

Defans Teknoloji Mühendislik Yaklaşımı

Defans Teknoloji olarak trafo merkezi ve şalt sahası otomasyonunu yazılım değil, işletme güvenliği projesi olarak ele alırız.

• Koruma felsefesini en başta tanımlarız
• Saha ekipmanlarını senaryoya göre kurgularız
• Kilitleme ve emniyet mantıklarını önceliklendiririz
• Test ve devreye alma süreçlerini sahada birebir uygularız

Satış değil, doğru çalışan bir sistem hedefleriz.

Kimler İçin Uygundur?

• Sanayi tesisleri
• Enerji üretim ve dağıtım tesisleri
• Kamu altyapı projeleri
• Büyük ölçekli endüstriyel yapılar
• Enerji sürekliliğinin kritik olduğu tesisler

Bu sistem, özellikle arıza toleransı düşük işletmeler için vazgeçilmezdir.

Sık Sorulan Sorular

Trafo merkezi otomasyonu ile şalt sahası otomasyonu aynı mıdır?
Temel prensipler aynıdır, ancak saha ölçeği ve ekipman yapısı farklılık gösterebilir.

Mevcut şalt sahalarına otomasyon eklenebilir mi?
Evet, ancak mevcut altyapının detaylı analizi ve etaplama gerekir.

Koruma röle ayarları neden bu kadar kritiktir?
Yanlış ayarlar, arızanın yayılmasına veya gereksiz açmalara neden olabilir.

Kilitleme sistemleri neden önemlidir?
Operatör hatasını ve tehlikeli manevraları önler.

Sonuç ve Kazanımlar

Trafo merkezi ve şalt sahası otomasyonu; koruma, kumanda, izleme ve kontrol sistemlerinin birlikte ve doğru mantıkla çalışmasını sağlayan kritik bir mühendislik altyapısıdır. Doğru kurgulanmış bir otomasyon; enerji sürekliliği, ekipman güvenliği ve işletme emniyeti sağlar. Elektrik taahhüt projelerinde başarının anahtarı, otomasyonu cihaz değil davranış olarak tasarlamaktır.

Elektrik Dağıtımı | AG ve OG Dağıtım Altyapısı – Elektrik Taahhüt

Elektrik taahhüt projelerinde en sık karşılaşılan sorun, elektrik dağıtımının yalnızca pano montajı veya kablo çekimi olarak görülmesidir. Oysa sahada elektrik dağıtımı; enerjinin TEDAŞ / EDAŞ dağıtım merkezinden alınmasıyla başlayan, altyapı kazıları, OG ve AG dağıtım zinciri, pano yerleşimleri ve en sonunda aydınlatma ile prizlere kadar uzanan uçtan uca bir mühendislik sürecidir. Bu sürecin herhangi bir adımı eksik veya hatalı kurgulandığında, sorunlar genellikle işletme aşamasında ve maliyetli şekilde ortaya çıkar.

Defans Teknoloji olarak sahada edindiğimiz 15 yılı aşkın elektrik elektronik mühendisliği ve teknik ofis tecrübesinde şunu net olarak gördük: Elektrik dağıtımı baştan sona doğru planlanmadığında, sistem ilk gün çalışsa bile kısa sürede ısınma, dengesiz yüklenme, sık arıza ve işletme kaybı yaşanır. İstanbul’daki yoğun yapılaşmalı projelerde de, Ankara’daki kamu ve sanayi tesislerinde de tablo aynıdır. Bu nedenle Elektrik Dağıtımı, parça parça değil; kaynaktan kullanıcıya kadar tek bir zincir olarak ele alınmalıdır.

Elektrik Dağıtımı Nedir?

Elektrik dağıtımı; enerjinin dağıtım şirketinden alınarak yapı içerisindeki tüm yük noktalarına güvenli, kontrollü ve sürdürülebilir biçimde ulaştırılmasını sağlayan fiziksel altyapı ve saha uygulamaları bütünüdür. Elektrik taahhüt kapsamında bu süreç, OG ve AG seviyelerinde yapılan tüm besleme ve dağıtım işlerini kapsar.

Elektrik dağıtımı şu ana adımlardan oluşur:

• TEDAŞ / EDAŞ enerji alım süreci
• Yer altı ve yer üstü altyapı imalatları
• OG dağıtım ve trafo köşkü uygulamaları
• AG ana ve tali dağıtım sistemleri
• Elektrik dağıtım panosu montajları
• Altyapı kablolama, kablo tavası ve borulama
• Aydınlatma ve priz devreleri

Bu adımlar birbirinden bağımsız değil, birbirini doğrudan etkileyen süreçlerdir.

Elektrik Dağıtımına Neden İhtiyaç Duyulur?

Gerçek Saha Senaryosu

Defans Teknoloji olarak sahada karşılaştığımız tipik bir durum: İstanbul’da bir ticari yapı projesinde, enerji alım noktası ve kanal güzergâhı netleşmeden imalata başlanmıştı. Proje hız kazandı ancak birkaç ay sonra ilave yükler devreye alındığında ana dağıtım panosunda aşırı ısınma, tali panolarda ise dengesiz faz yükleri oluştu. Sorunun kaynağı ekipman değil, baştan hatalı kurgulanmış elektrik dağıtımıydı.

Karşılaşılan Sorunlar

• Yetersiz kesitli besleme kabloları
• Plansız altyapı kablolama
• Yanlış pano konumlandırması
• Borulama ve kanal açma işlerinde proje dışı uygulamalar

Mevcut Durumun Riskleri

Bu tür problemler; yangın riski, plansız enerji kesintileri, işletme kaybı ve yeniden işçilik maliyeti olarak geri döner. Elektrik dağıtımı, sonradan kolayca düzeltilebilecek bir iş değildir.

Orta Gerilim (OG) Elektrik Dağıtımı Süreci

OG elektrik dağıtımı, elektrik dağıtım zincirinin başlangıcıdır ve en yüksek risk barındıran aşamadır.

TEDAŞ / EDAŞ Enerji Alımı

OG süreci, ilgili dağıtım şirketinin belirlediği noktadan enerjinin alınmasıyla başlar. Bu aşamada bağlantı gücü, kısa devre seviyeleri ve güzergâh onayları netleştirilir. Sahada en sık yapılan hata, bu onaylar tamamlanmadan altyapı imalatlarına başlanmasıdır.

Kablo Kanalı

Kanal Açma ve OG Kablo Altyapısı

Enerji alım noktasından trafo köşküne kadar olan OG kablolar genellikle yer altından taşınır. Kanal derinliği, mekanik koruma ve uyarı bantları standartlara uygun yapılmadığında, ilerleyen yıllarda kablo hasarı kaçınılmaz olur.

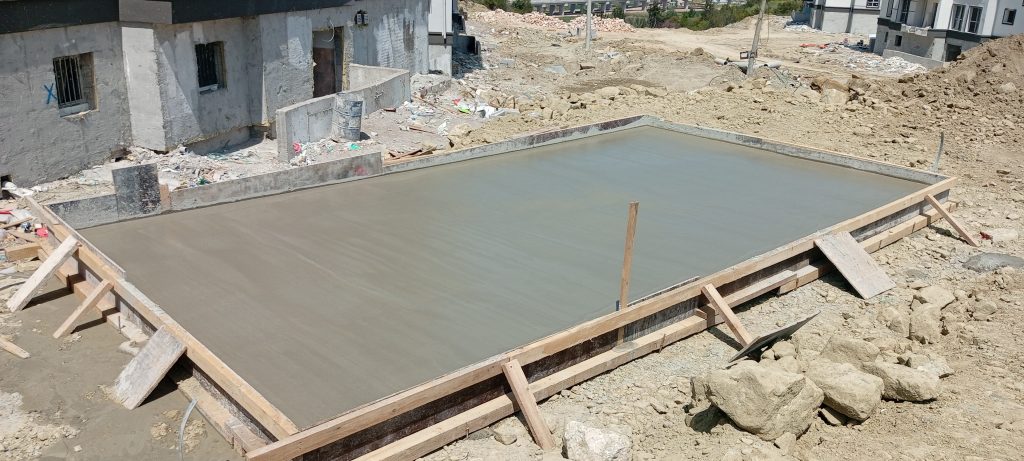

Köşk Kaidesi

Trafo Köşkü ve OG Dağıtımı

OG kablolar trafo köşküne ulaştığında; OG hücre yerleşimi, trafo montajı, topraklama ve kablo başlıkları yapılır. Trafo köşkü, OG’nin AG’ye dönüştüğü ve tüm sistemin kalbinin attığı noktadır.

Köşk Kurulumu

OG Testler

Enerji verilmeden önce izolasyon, süreklilik ve topraklama testleri yapılır. Bu kontroller yapılmadan verilen enerji, ileride ciddi arızalara zemin hazırlar.

Alçak Gerilim (AG) Elektrik Dağıtımı Süreci

AG elektrik dağıtımı, OG sürecinin devamıdır ve sahadaki işçilik ile detayın en yoğun olduğu aşamadır.

Trafo Çıkışı ve Ana Besleme Hatları

Trafo çıkışından itibaren enerji AG seviyesindedir ancak yüksek akımlar söz konusudur. Bu aşamada besleme kablolarının kesiti, güzergâhı ve mekanik koruması kritik öneme sahiptir.

Ana Dağıtım Panosu (ADP)

AG elektrik dağıtımının merkezi ana dağıtım panosudur. Panonun konumu, havalandırması ve bakım erişimi doğru planlanmadığında, işletme sürecinde ciddi sorunlar yaşanır.

Altyapı Kablolama ve Kablo Taşıma Sistemleri

Ana panodan çıkan enerji, kablo tavası ve merdiven sistemleri üzerinden yatay ve düşey olarak dağıtılır. Kablo doluluk oranlarının göz ardı edilmesi, ileride kapasite sorunlarına yol açar.

Tali Panolar, Buatlar ve Son Kullanıcı Hatları

Tali panolar üzerinden katlara veya bölümlere ayrılan enerji, borulama ve buatlar aracılığıyla aydınlatma ve priz devrelerine ulaşır. Bu aşamada yapılan düzensiz uygulamalar, arıza tespitini zorlaştırır.

Elektrik Dağıtımında Sık Yapılan Hatalar

• Elektrik dağıtımını yalnızca pano bazlı düşünmek
• Kanal açma ve borulama işlerini plansız yapmak
• Elektrik dağıtım panosunu mimari zorunluluklarla yanlış konumlandırmak
• Altyapı kablolama kapasitesini geleceği düşünmeden belirlemek

Bu hatalar genellikle işletme aşamasında ortaya çıkar ve maliyetlidir.

Maliyet – Performans ve Geri Dönüş Değerlendirmesi

Doğru kurgulanmış bir elektrik dağıtımı, ilk yatırımda daha maliyetli gibi görünse de uzun vadede bakım, arıza ve işletme kayıplarını ciddi şekilde azaltır. Defans Teknoloji olarak sahada, doğru yapılan elektrik dağıtımı sayesinde yıllarca sorunsuz çalışan birçok proje gördük.

Defans Teknoloji Elektrik Dağıtımı Yaklaşımı

Defans Teknoloji olarak elektrik dağıtımını bir satış kalemi değil, mühendislik süreci olarak ele alırız. Sahada yaklaşımımız:

• Enerji alım noktasından başlayan planlama
• OG ve AG dağıtımın birlikte kurgulanması
• Altyapı, pano ve son kullanıcı zincirinin uyumlu tasarlanması
• Uygulama sonrası test ve kontroller

Bu yaklaşım, elektrik taahhüt projelerinde güvenli ve sürdürülebilir altyapılar oluşturur.

Kimler İçin Uygundur?

• Sanayi tesisleri
• Kamu binaları
• AVM ve ticari yapılar
• Konut ve toplu yapı projeleri
• Ofis ve iş merkezleri

Elektrik dağıtımı, proje ölçeğinden bağımsız olarak her yapı için kritik öneme sahiptir.

Sık Sorulan Sorular

Elektrik dağıtımı projelendirilirken nereden başlanmalıdır?
Enerji alım noktası ve güzergâh netleşmeden imalata başlanmamalıdır.

Elektrik dağıtım panosu seçimi neye göre yapılır?
Yük, kısa devre seviyesi ve büyüme senaryoları birlikte değerlendirilmelidir.

Mevcut binalarda elektrik dağıtımı yenilenebilir mi?
Evet, ancak etaplama ve keşif doğru yapılmalıdır.

Yanlış elektrik dağıtımı nasıl anlaşılır?
Isınma, sık kesinti ve dengesiz yüklenme en net göstergelerdir.

Sonuç ve Kazanımlar

Elektrik dağıtımı; enerjinin kaynaktan kullanıcıya kadar uzanan, tamamen saha disiplini ve mühendislik bakış açısı gerektiren bir süreçtir. Doğru kurgulanmış bir elektrik dağıtımı; güvenli, uzun ömürlü ve işletmesi kolay yapılar oluşturur. Elektrik taahhüt projelerinde başarının anahtarı, enerjinin yolculuğunu baştan sona doğru okumak ve her adımı bu bilinçle uygulamaktır.
